 概観
|

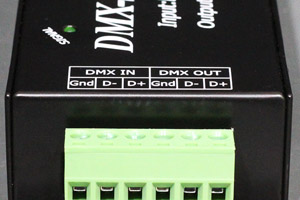

 側面(1)
|

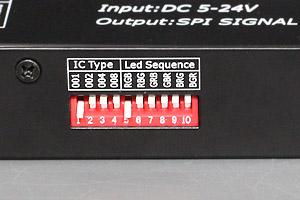

 側面(2)
|

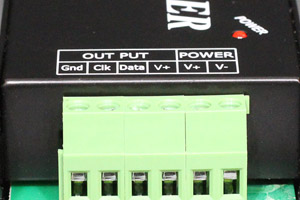

 側面(3)
|
上の写真をクリックすると拡大写真が左側に表示されます
DMX-SPIデコーダ
SPI対応ピクセルストリング用
SPI対応RGBピクセルストリングR1、R2 に対応したDMX-SPIデコーダです。入力信号は DMX512、出力信号は SPIです。
再生機や調整卓からのDMX512信号を受け取り、SPI対応の灯体を制御することができます。
※灯体のLEDドライバICが本機で対応しているものに限ります。
512チャンネルの制御に対応。RGB球であれば170球まで制御可能です。
DMXスタートアドレスの設定はできません。
DMX入出力、SPI出力および電源入力は端子台（電線ネジ止め式）になります。
対応LEDドライバICリスト
WS2811（以上、弊社検証済み）LPD6803, TM1803, TM1809, TM1812, UCS1903, WS2801, TLS3001, TLS3008, P9813（以上、弊社未検証）
※灯体との相性により、ICの種類が一致していても制御できない場合がございます。
弊社の SPI対応RGBピクセルストリング（LEDドライバICが WS2811 の製品）以外との動作保証は行っておりません。
使用上の注意点
別途DC電源が必要です。デコーダ本体の入出力電圧はDC5-24Vに対応しています。 使用する灯体の仕様・消費電力に応じて適切な容量のDC電源をお選び下さい（容量は余裕を見てお選び下さい）| 商品コード | SPLT-ELL-DECODER-DMX-SPI-10IC |
| 商品名 | DMX-SPIデコーダ、SPI対応ストリング用、10IC対応、DMXスタートアドレス設定不可、DC5-24V仕様、512チャンネル |
| 価格 | 11,000円(税抜)＋税 |
| 入力電圧 | DC5-24V |
| 出力電圧 | DC5-24V |
| 高さ | 26mm |
| 幅 | 174mm |
| 奥行 | 53mm |
| 備考 | ※信号側・電源側ともコードは付属しておりません。 ※別途DC電源が必要です。使用する灯体の仕様・容量に応じた適切なDC電源をお選び下さい。（容量は余裕を見てお選び下さい） |
