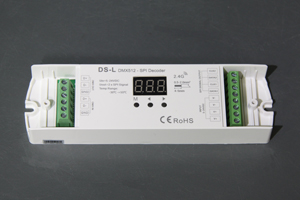

 概観
|
 アップ
|

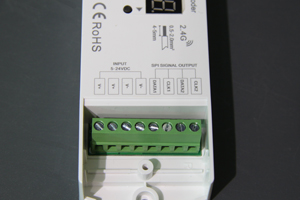

 端子台1
|

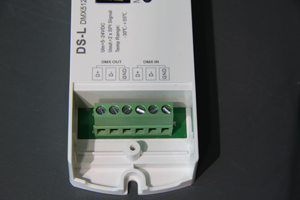

 端子台2
|
上の写真をクリックすると拡大写真が左側に表示されます
SPIコントローラ 兼 DMX-SPIデコーダ
SPI灯体用の簡易コントローラ機能とDMX-SPIデコーダ機能を兼ね備えたコントローラ兼デコーダです。SPIコントローラとして
32種類の組み込みプログラムで SPI灯体の簡易的な制御が可能です。メモリ機能付なので電源再投入後も同じプログラムで点灯させることができます。
スピードや明るさの調節も可能です。
制御可能な灯体については下記「対応LEDドライバICリスト」をご確認ください。
DMX-SPIデコーダとして
再生機や調整卓からのDMX512信号を受け取り、SPI対応の灯体を制御することができます。DMXスタートアドレスやデコードチャンネル数・ピクセル倍率の設定が可能です。
電源再投入後も設定は維持されます。
詳細は 取扱説明書 をご参照ください。
制御可能な灯体については下記「対応LEDドライバICリスト」をご確認ください。
対応LEDドライバICリスト
TM1804, UCS2903, WS2811, LPD6803（以上、弊社検証済み）TM1803, TM1809, TM1812, UCS1903, UCS1909, UCS1912, UCS2909, UCS2912, WS2812, SK6812, TM1829, TLS3001, TLS3002, GW6205, MBI6120, LPD1101, D705, UCS6909, UCS6912, LPD8803, LPD8806, WS2801, WS2803, P9813
※灯体との相性により、ICの種類が一致していても制御できない場合がございます。
弊社のSPI対応LEDテープライト（TM1804 または WS2811搭載品）、
SPI対応RGBピクセルストリング、SPI対応RGBストリング（DC5V仕様）、SPI対応ネオンフレックス、コスミックカラーリボン（CCR）
以外とのx動作保証は行っておりません。
リモコンは別売
別売の リモコン R9 を使用することでリモート操作が可能になります。なお、リモコンを使用することにより、DS-L単体では不可能だった単色指定点灯および単色色調整（RGBを各0〜10レベルで調整して単色点灯）が可能になります。
使用方法・注意点
使用方法・ご注意点については 取扱説明書 をご参照ください。※別途DC電源が必要です。本機の入出力電圧はDC5-24Vに対応しています。
灯体に対しても電源供給が必要です。使用する灯体の仕様・消費電力に応じて適切な容量のDC電源をお選び下さい（容量は余裕を見てお選び下さい）
| 商品コード | SPLT-ELL-CTRL-DMX-SPI-DS-L |
| 商品名 | DMX-SPIコントローラ DS-L、DC5-24V対応、8A |
| 価格 | 24,000円(税抜)＋税 |
| 電流容量 | 最大8A |
| 入力電圧 | DC5-24V |
| 出力電圧 | DC5-24V |
| 防塵防滴性 | IP20 |
| サイズ | 170×50×23mm |
| 備考 |
