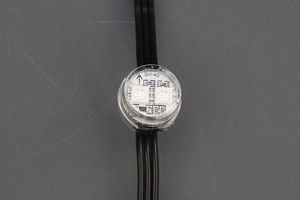

 概観
|

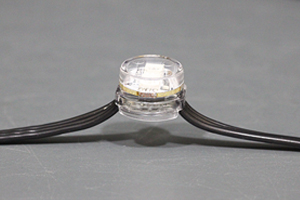

 別角度
|

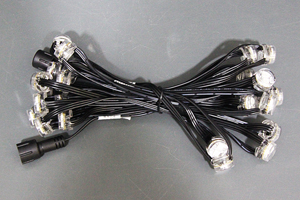

 束ねた状態
|

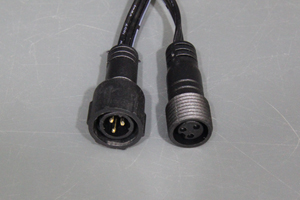

 コネクタ部分
|

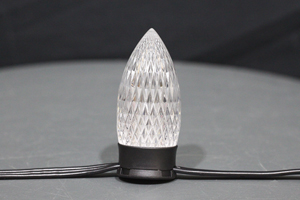

 C9キャップ(別売)
|

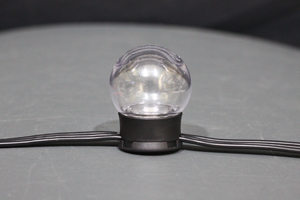

 G30キャップ(別売)
|
|
上の写真をクリックすると拡大写真が左側に表示されます
SPI対応 RGBピクセルストリング R1
25ピクセル ピッチ20cm WS2811 黒コード
SPI制御に対応したRGBピクセルストリングです。直径18mmの円形のピクセルモジュールが25ピクセル連結されています。
1つのピクセルに 2個の RGB LED球を搭載しており、フルカラーの表現が可能です。
1ピクセル1アドレスで、ピクセルごとに色・明るさを制御できます。
DMX-SPIデコーダを使用することで DMX512による制御も可能です。
1ピクセルで3チャンネル（RGB）、全体で75チャンネルになります。
その他の仕様
ピクセル間のピッチは20cm、ピクセル間のコードをカットして1ピクセル単位で使用することも可能です。DC12V仕様です。消費電力は1セット25ピクセルで15Wになります。
2セット（約10m）まで連結可能です。
LEDドライバICは WS2811
（コントローラ／デコーダ・DC電源別売）
制御には別途、WS2811 に対応した SPIコントローラや DMX-SPIコントローラ（デコーダ）が必要です。弊社の DMX-SPIコントローラ DS-L、DSA、SPIコントローラ SC または Light-O-Rama SPIピクセルコントローラ がご使用いただけます。
DMX512で制御する場合は DMX-SPIデコーダ（アドレス設定不可タイプ）も使用可能です。
また DC12V電源も別途必要です。電源の容量は余裕を見てお選びください（推奨目安：灯体消費電力の1.4倍）
※他社製コントローラ／デコーダの場合、上記ICに対応していても相性により正常に制御できない可能性があります。弊社以外のコントローラ／デコーダによる動作保証は行っておりません。
対応キャップもあります
ピクセルモジュールに装着可能なキャップをご用意しています。C9型と G30型があります。
使用上の注意点
※DMX-SPIデコーダ／SPIコントローラとの接続には、電線の先バラ加工が必要になります。
本体を加工したくない場合は、灯体間延長ケーブル をお求めの上、延長ケーブルを加工してください。
配線方法・線の割り当てについては 配線方法とピンアサインの資料 をご参照ください。
※本商品（R1）と SPI対応RGBピクセルストリングR2 はコネクタの形状が異なるためそのままでは連結できません。R2仕様のストリング・ケーブルと本商品を連結する場合は以下の変換ケーブルをお求めください。
R1の後にR2を接続する場合・・・R1オス−R2メス変換ケーブル
R2の後にR1を接続する場合・・・R2オス−R1メス変換ケーブル
| 商品コード | SPLT-EL-LED-PXL-SPI-12V-U1-25-RGB |
| 商品名 | SPI対応RGBピクセルストリングR1、1ピクセル1アドレス、DC12V仕様、WS2811、25ピクセル、ピッチ20cm、黒コード |
| 価格 | 14,800円(税抜)＋税 |
| 色 | RGB(1670万色) |
| コード色 | ブラック(黒) |
| 消費電力 | 15W |
| 入力電圧 | DC12V |
| 球数 | 25ピクセル(50球) |
| 連結 | 2セット(約10m)まで可能 |
| カット単位 | 1ピクセル |
| 防塵防滴性 | IP65 |
| サイズ | コード全長：約5.2m ピクセル間のピッチ：20cm ピクセルモジュール：直径18.5mm 高さ12mm |
| 備考 | ※DMX-SPIデコーダ／SPIコントローラとの接続には、電線の先バラ加工が必要になります。 ※本商品（R1）と SPI対応RGBピクセルストリングR2 はコネクタの形状が異なるためそのままでは連結できません。R2仕様のストリング・ケーブルと本商品を連結する場合は以下の変換ケーブルをお求めください。 |
