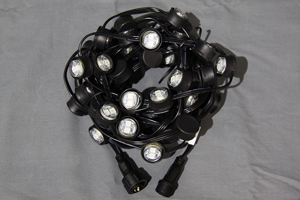

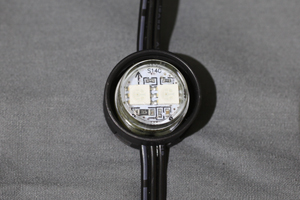

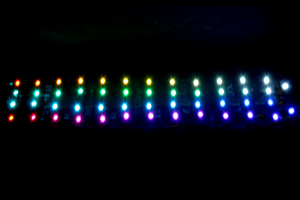

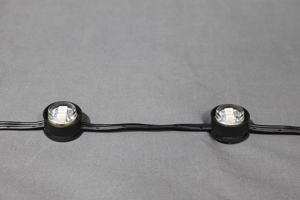

点灯イメージ 消灯時 アップ 別角度

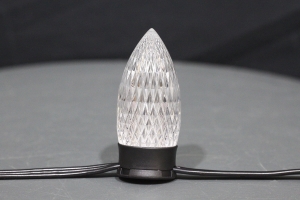

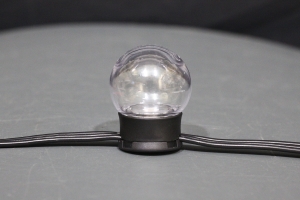

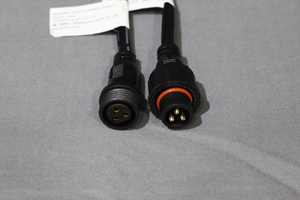

コネクタ部分 C9キャップ(別売) G30キャップ(別売)

上の写真をクリックすると拡大写真が左側に表示されます

SPI対応 RGBピクセルストリング R2
50ピクセル ピッチ10cm WS2811 黒コード

SPI制御に対応したRGBピクセルストリングです。
直径18mmの円形のピクセルモジュールが50ピクセル連結されています。
1つのピクセルに 2個の RGB LED球を搭載しており、フルカラーの表現が可能です。
1ピクセル1アドレスで、ピクセルごとに色・明るさを制御できます。
DMX-SPIデコーダを使用することで DMX512による制御も可能です。
1ピクセルで3チャンネル(RGB)、全体で150チャンネルになります。

その他の仕様

ピクセル間のピッチは10cm、ピクセル間のコードをカットして1ピクセル単位で使用することも可能です。
DC12V仕様です。消費電力は1セット50ピクセルで30Wになります。
2セット(約10m)まで連結可能です。
それ以上連結する場合は中継電源ケーブル(20cm200cm)を使用して12V電源を挿入する必要があります。

※制御側チャンネル数の制限やSPI信号の減衰により、電源を挿入した場合でも連結できる長さには限りがあります。信号減衰による制御不具合が発生する場合は連結本数の削減をご検討ください。

LEDドライバICは WS2811
(コントローラ/デコーダ・DC電源別売)

制御には別途、WS2811 に対応した SPIコントローラや DMX-SPIコントローラ(デコーダ)が必要です。
弊社の DMX-SPIコントローラ DS-LDSASPIコントローラ SC または Light-O-Rama SPIピクセルコントローラ がご使用いただけます。
DMX512で制御する場合は DMX-SPIデコーダ(アドレス設定不可タイプ)も使用可能です。
また DC12V電源も別途必要です。電源の容量は余裕を見てお選びください(推奨目安:灯体消費電力の1.4倍)

※他社製コントローラ/デコーダの場合、上記ICに対応していても相性により正常に制御できない可能性があります。弊社以外のコントローラ/デコーダによる動作保証は行っておりません。

対応キャップもあります

ピクセルモジュールに装着可能なキャップをご用意しています。
C9型G30型があります。

※本商品の各ピクセルモジュールにはあらかじめキャップ用ベースが取り付けられています。

使用上の注意点

※DMX-SPIデコーダ/SPIコントローラとの接続には、電線の先バラ加工が必要になります。
本体を加工したくない場合は、灯体間延長ケーブル をお求めの上、延長ケーブルを加工してください。
配線方法・線の割り当てについては 配線方法とピンアサインの資料 をご参照ください。

※本商品(R2)と ピクセルストリングR1(従来品)はコネクタの形状が異なるため連結できません。


商品コード SPLT-EL-LED-PXL-SPI-12V-R2-U1-50-P100-BRGB
商品名 SPI対応RGBピクセルストリングR2、1ピクセル1アドレス、DC12V仕様、WS2811、50ピクセル、ピッチ10cm、黒コード
価格 25,800円(税抜)+税
RGB(1670万色)
コード色 ブラック(黒)
消費電力 30W
入力電圧 DC12V
球数 50ピクセル(100LED)
連結 2セット(約10m)まで可能
それ以上連結する場合は要中継電源
カット単位 1ピクセル
防塵防滴性 IP65
サイズ コード全長:約5.1m
ピクセル間のピッチ:10cm
ピクセルモジュール:直径18.5mm 高さ12mm
キャップ用ベースを含むピクセルサイズ:直径24.5mm 高さ14.5mm
備考

※DMX-SPIデコーダ/SPIコントローラとの接続には、電線の先バラ加工が必要になります。
本体を加工したくない場合は、灯体間延長ケーブル をお求めの上、延長ケーブルを加工してください。
配線方法・線の割り当てについては 配線方法とピンアサインの資料 をご参照ください。

※本商品(R2)と ピクセルストリングR1(従来品)はコネクタの形状が異なるため連結できません。

※本商品の各ピクセルモジュールにはあらかじめキャップ用ベースが取り付けられています。
